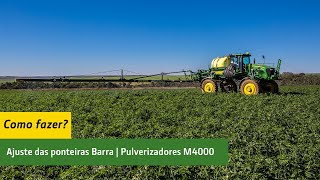

Ajuste da Ponteira da Barra de FC | Pulverizadores M4000

Esse vídeo mostrará como deve ser feito o ajuste de tensão e alinhamento da ponteira da barra de fibra de carbono. Para realizar o ajuste da tensão, deve seguir os seguintes passos. Para o melhor ajuste, ligue um dinamômetro ao último meio grampo A. Messa a força necessária para mover a ponteira B na direção mostrada pela seta. Verifique se os valores estão dentro das especificações. Mova a ponteira para trás, em direção à traseira da máquina, para liberar a tensão da cinta. Remova o parafuso e a porca. Instale a porca e parafuso em um dos furos indicados, para diminuir ou aumentar a tensão. Aperte a porca, libere a ponteira e verifique a tensão novamente. Para realizar o alinhamento da ponteira da barra, execute as seguintes etapas. Verifique o alinhamento entre a ponteira e a seção da barra de pulverização externa. Se não houver o alinhamento, realize o seguinte procedimento. Mova a ponteira para a frente, na direção da máquina, para liberar a tensão na cinta, do mesmo lado da manilha de ajuste. Solte as porcas e gire a manilha de ajuste. Ajustando nessa direção, a ponteira é dobrada para trás. Ajustando na direção oposta, a ponteira é dobrada para frente. Verifique o alinhamento novamente e repita o ajuste, se necessário. Após obter os ajustes corretos, aperte as porcas.
