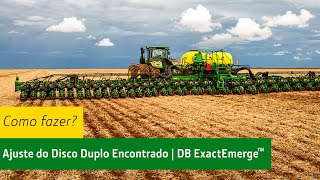

How to adjust the double seed disc on DB ExactEmerge planters. The video covers the correct procedures, tools needed, torque specifications, and how to verify the adjustment is working properly for optimal seed furrow formation.
Dicas de ajuste do disco duplo de sementes encontrado para plantadeiras com linha Emerge Pro. É importante realizar o ajuste para garantir a boa formação do sulco. Muita folga no ajuste não irá garantir a boa formação do sulco, uma vez que ocorre entrada de solo entre os discos. Um ajuste muito apertado irá gerar desgaste prematuro dos discos devido à interferência com a proteção 1. Revise o ajuste do disco sempre que estiver tendo entrada de solo entre os discos ou travamento dos mesmos. Para realizar o ajuste, é necessário retirar as rodas calibradoras da linha de plentil. Com uma chave de fenda, retire a tampa A, que protege o rolamento do disco. Com uma chave combinada a 13 mm, retire os parafusos B para remover o raspador. Existem dois modos para verificar o ajuste. O primeiro é girar os discos em sentidos opostos. Eles não podem estar pesados e devem girar de maneira leve, sendo que, em algum momento durante a verificação, ele precisa ter algum ponto de contato entre os discos para estar correto. O segundo modo para realizar a verificação é inserindo dois cartões. similares a cartões de visita nas extremidades do ponto de contato, e medir a distância entre os cartões, deixando os valores entre 15 e 35 mm. Em algumas situações, esse segundo modo de verificação pode não ser eficiente, devido à não planicidade dos discos. Então, utilize o primeiro método. Para realizar o ajuste, solte o parafuso C que prende o disco na linha. Utilize um torquímetro com soquete 24 mm. Atenção para o disco do lado esquerdo, que possui sentido anti-horário. Junto ao parafuso C existem arruelas, que são utilizadas como calços para fazer o ajuste correto do disco. O ajuste pode ser realizado retirando ou acrescentando arruelas, conforme necessário até chegar ao seu ajuste recomendado. Para montar o disco na linha novamente, aplique um torque de 120 Nm. equivalente a 12 kgf no parafuso C. Verifique novamente o ajuste e, se estiver correto, monte os raspadores na linha, aplicando um torque de 30 Nm equivalente a 3 kgf nos parafusos B. Verifique se o raspador ficou instalado corretamente. Todo ele precisa estar em contato com o disco para correto funcionamento. Por fim, recoloque a tampa protetora A no cubo do disco. e monte a roda calibradora aplicando seu torque correto de 280 Nm, equivalente a 28 kgf.
