Calibração Coletar | Taxa Variável

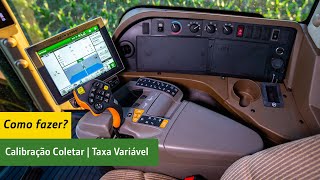

Taxa variável rate controller, calibração do fluxômetro. A calibração do fluxômetro do rate controller para taxa variável de líquidos modula a válvula de controle liberando o produto em um recipiente sem movimentar a máquina, inserindo a quantidade a ser coletada para encontrar o fator de calibração do sensor do fluxômetro. Antes de iniciar a configuração para calibração, abasteça o pulverizador. Importante! Sempre encha o tanque de solução com água limpa para realizar a calibração adequada. Use um recipiente adequado para fazer a coleta. Escolha provetas ou recipientes graduados que permitam visualizar com precisão e clareza a quantidade de produto coletado. Vamos ao monitor preparar a calibração. Na tela principal da controladora de taxa variável Rate Controller, após todas as configurações terem sido feitas, clique no botão Diagnóstico. Na aba Testes, há a de pulverização. Inserir também um valor de velocidade de teste para simular uma aplicação. É importante colocar uma velocidade compatível com a taxa que irá aplicar e a vazão das pontas instaladas na barra de pulverização. Em seguida, insira uma taxa média em litros por hectares, também compatível com a velocidade e vazão das pontas instaladas na barra de pulverização. Por último, insira qual volume você deseja coletar em cada ponta individualmente. Fique atento que o tempo teste estimado deverá ficar entre 10 segundos e 10 minutos. Este tempo é resultante das configurações desta tela. Após feito todas as configurações, clique em Próximo passo. Neste momento, você deverá preparar para coletar o produto. Certifique-se de que os recipientes para coletar as amostras estejam limpos vazios e posicionados adequadamente. Na gabine da máquina, pise no pedal do interruptor mestre. Clique no botão iniciar para começar a coleta. Você pode coletar até 7 amostras. Quanto maior o número de amostras, maior a precisão de sua calibração. A calibração do fluxômetro pode ser repetida tantas vezes quantas forem necessárias, se todos os bicos precisarem ser testados. Aguarde a finalização do teste, simbolizado pela barra carregando em verde. Após o carregamento completo da barra verde, o sistema irá interromper a pulverização na barra e você já pode emitir as amostras coletadas. É importante você inserir a quantidade exata coletada. Por isso, se necessita um recipiente adequado. Esta é a tela final de calibração. Insira em cada caixa as quantidades de amostras coletadas em cada recipiente. Conforme literaturas técnicas, fique atento que uma diferença superior a 5% de volume de uma ponta para outra pode caracterizar um desgaste da ponta e prejudicar a calibração consequentemente a precisão durante a aplicação. Perceba que à medida em que vai sendo inserido os valores coletados, o sistema já vai calculando o tamanho médio da amostra e, consequentemente, gerando um novo valor de calibração. Se forem coletados menos de 7 amostras, deixe os valores restantes configurados como zero. Caso deseje coletar mais amostras, selecione a opção coletar outra amostra. Selecione o botão aceitar para aceitar o novo valor de calibração. Calibração encerrada.
