Calibração do CFR | Taxa Variável

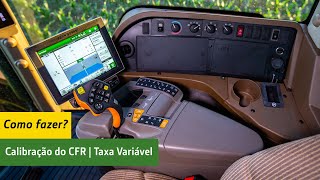

Taxa variável para sólidos Rate Controller, calibração do CFR ou taxa de alimentação do transportador. A calibração do CFR do Rate Controller para taxa variável de sólidos modula a válvula PWM, liberando o produto em um recipiente sem movimentar a máquina. Após despejado o produto, insira a quantidade real coletada para calibrar o CFR e fazer o ajuste fino da operação do distribuidor. Certifique-se de que o depósito esteja carregado antes de começar a calibração. O produto deve estar pronto para ser liberado no início do teste. Recomenda-se que, após carregado o depósito de nutrientes, movimente o aplicador por um trecho do terreno para que o produto possa se acomodar no depósito e evite a criação de bolsões de ar, que pode comprometer o procedimento de calibração. Agora vamos ao monitor e preparar a calibração. Para executar a calibração, configure antes o sistema, o produto e o depósito do produto. Na tela principal da controladora de taxa variável Rate Controller, clique no botão Calibração, simbolizada pelo triângulo. Na aba CFR, selecione um depósito a ser calibrado no menu suspenso. caso você possua mais de uma caixa configurada. Clique no botão Calibrar CFR. Uma advertência irá aparecer na tela avisando que este procedimento irá despejar produto. Leia atentamente a advertência, tome as precauções necessárias e clique em Aceitar. No processo de calibração, o sistema irá simular uma aplicação e, para isso, você necessita configurar essa simulação. Valores de densidade do produto, abertura da porta de alimentação e CFR esperado são preenchidos durante a configuração do produto no depósito atualmente selecionado. Esses valores são salvos após essa calibração, quando o novo valor do CFR for aceito. Os valores de velocidade de teste e taxa de teste devem refletir as condições reais de operação. O peso desejado é a quantidade de produto que você deseja pesar a ser liberada durante o teste. Fique atento que o tempo estimado deverá ficar entre 10 segundos e 10 minutos. Esse tempo é baseado em todas as configurações anteriores nessa tela. Após feitas as configurações, clique em Próximo passo. Neste momento, você deverá preparar para coletar o produto. Atenção. Antes de iniciar a coleta de produto, verifique no manual do operador do implemento o procedimento para desligar os giros dos pratos de distribuição. O giro desses pratos de distribuição poderá causar acidentes. Certifique-se de que você irá coletar a quantidade exata lida pelo sensor. Para isso, após ter carregado o depósito de nutrientes, faça a esteira girar ao ponto que tanto a esteira quanto os discos de distribuição estejam cheios de produto. Assim, quando a esteira começar a girar para coletar, todo o produto lido pelo sensor já irá cair no recipiente de coleta. Na gabine da máquina, pise no pedal do interruptor mestre. Clique no botão Iniciar para iniciar a coleta. Volumes maiores de peso desejado resultam em testes de calibração mais longos, porém mais precisos. Por isso, são mais eficientes. A calibração do CFR pode ser repetida tantas vezes quantas forem necessárias. e se aconselhe a repetir até que o peso desejado se aproxime ao máximo a quantidade aplicada real. Aguarde a finalização do teste, simbolizado pela barra carregando em verde na tela do monitor. Após o carregamento completo da barra verde, o sistema irá interromper automaticamente a esteira do distribuidor de nutrientes e você já pode pesar a amostra coletada. Pese a amostra. É muito importante que a balança seja o mais exata possível. Esta é a tela final de calibração. Insira no campo quantidade aplicada real o peso da amostra coletada. Perceba que quando é inserida a quantidade aplicada real, o sistema já calcula um valor CFR novo. Selecione o botão Aceitar para aceitar um novo valor do CFR. Calibração encerrada.
