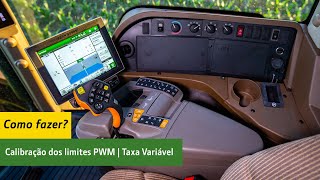

Calibração dos limites PWM | Taxa Variável

Taxa variável para sólidos Rate Controller, calibração limites PWM. A calibração dos limites da PWM do Rate Controller para a taxa variável de sólidos modula a válvula de controle PWM com a finalidade de encontrar a rotação mínima e máxima da esteira baseado na abertura mínima e máxima da válvula PWM. A faixa de trabalho do limite baixo e limite alto 155, sendo que o limite alto deve ser maior que o limite baixo. Consequentemente, a taxa de aplicação mínima e máxima está diretamente influenciada também por esta calibração. Outros fatores que podem influenciar na variação mínima e máxima da taxa a ser aplicada são a abertura da comporta e a velocidade de aplicação. Todos esses fatores possuem correlação entre si para definição de taxa de aplicação. Essa calibração de limites pode ser feita com um depósito de nutrientes vazio, tendo em vista que não será necessário uma coleta de produto, somente a medição do giro da esteira. Agora vamos ao monitor executar a calibração. Na tela principal da controladora de taxa variável para sólidos, Rate Controller, clique no botão Configuração do Implemento. Na aba Sistemas, clique no botão do depósito que deseje configurar, por exemplo, Sistema da Caixa 1. Na opção Tipo de válvula de controle do transportador, selecione a opção Fechamento PWM. O botão Configurar PWM e a calibração dos limites aparecem somente se for selecionado Fechamento PWM como tipo de válvula de controle na opção acima. Clique no botão Configurações PWM. Na primeira caixa, insira a calibração da válvula de controle. Essa calibração da válvula de controle é no formato XXYZ. Consulte o manual do Rate Controller para o procedimento de calibração XXYZ. Na próxima caixa, insira a frequência da bobina da válvula PWM. Consulte o manual do operador da válvula de controle para saber a frequência da bobina da PWM. Clique no botão Calibrar limites PWN. Uma advertência irá aparecer na tela avisando que esse procedimento poderá acionar esteiras e pratos giratórios. Leia atentamente a advertência, tome as precauções necessárias e clique em Aceitar. Na gabine da máquina, pise no pedal do interruptor mestre. Clique no botão iniciar para liberar os botões mais e menos e iniciar a calibração. Clique e segure no botão mais para que a esteira comece a girar. Ao perceber que a esteira está girando, solte o botão mais imediatamente. Agora, faça cliques no botão menos até que a esteira atinja a menor rotação possível. Atenção! Observe que um limite muito baixo pode causar um giro da esteira intermitente ou pulsando. Isso poderá causar falhas na distribuição. Quando a menor rotação possível da esteira for atingida, clique no botão Definir limite baixo. Agora, clique e segure no botão Mais até que a esteira atinja sua velocidade máxima de giro. Você perceberá que a esteira atingiu seu máximo giro ao ver que sua rotação medida pelo monitor irá se estabilizar. Para finalizar a calibração, clique no botão Definir limite alto. Calibração encerrada. Vamos checar se o sistema aceitou a calibração. Retorne para a configuração do implemento. Na aba Sistema, clique na caixa que acabou de calibrar. clique no botão configurações PWM. Certifique-se de que o valor das caixas limite alto e limite baixo foram salvos. Esses limites não se trata da rotação da esteira e sim do quanto a válvula abriu para que a esteira gire no máximo e no mínimo. Conforme mencionado no início do vídeo, esses valores devem girar entre 255 e.
