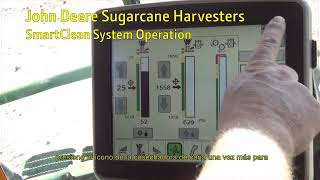

Operação do sistema SmartClean No menu principal do visor GreenStar, pressione a tecla programável do aplicativo para exibir a página inicial da colhedora de cana-de-açúcar. Na página inicial, pressione o ícone da colhedora de cana mais uma vez para passar para a segunda tela inicial da cana-de-açúcar. Pressione o ícone do extrator primário abrindo a tela de configuração do extrator. Os controles do sistema e os indicadores de status da função são exibidos para o extrator. Marcar a caixa de seleção alto no canto superior esquerdo da tela ativará o sistema SmartClean. A escala de velocidade do ventilador na parte superior da tela é uma barra verde que se expande progressivamente para a direita à medida que a velocidade do ventilador aumenta, indicando a velocidade atual do ventilador. Os botões de seta para aumentar e diminuir a velocidade do ventilador abaixo da escala de velocidade ajustam a velocidade do ventilador. A seção inferior da tela de configuração do ventilador do extrator inclui as caixas de seleção do modo de operação 1 e modo 2 e uma caixa de ponto de ajuste de RPM do ventilador. Os modos de energia inteligente são projetados para reduzir os requisitos de energia durante os períodos em que nenhuma cana está sendo colhida, como durante as curvas nas cabeceiras. A velocidade do ventilador será reduzida para a velocidade indicada na caixa de ponto de ajuste de RPM. A velocidade do ventilador do modo de energia inteligente pode ser ajustada usando as setas para cima e para baixo, que aparecem ao pressionar a célula de velocidade do ventilador. Quando a caixa de seleção do modo 1 estiver marcada, a redução da velocidade do ventilador ocorrerá quando o elevador não estiver operando ou nenhuma cana-de-açúcar for detectada no elevador. Ao marcar a caixa de seleção do modo 2, a redução da velocidade do ventilador ocorrerá quando a cana-de-açúcar não estiver presente e sendo processada pelo picador. Na parte superior da tela de configuração do extrator, as teclas programáveis de velocidade no ventilador superior e inferior são usadas para ajustar a faixa das velocidades mais baixas para as mais altas permitidas. Pressione a tecla de função de velocidade inferior para exibir os botões mais e menos para ajustar o limite de velocidade inferior da ventoinha na escala de velocidade da ventoinha, indicada à direita, e da faixa cinza na extremidade esquerda da escala de velocidade. Pressione a tecla programável de velocidade superior para exibir os botões mais e menos para ajustar o limite de velocidade do ventilador mais alto na escala de velocidade do ventilador. Ao ajustar a configuração de velocidade superior e inferior, os limites não podem substituir a configuração atual da velocidade do ventilador fazendo ajustes além da configuração atual. Por exemplo, A configuração do limite inferior não pode ser ajustada acima do ponto de ajuste atual e a configuração do limite superior não pode ser ajustada abaixo do ponto de ajuste atual. Se as faixas específicas de velocidade do ventilador forem definidas, os modos manual e automático ficam restritos a funcionar entre as faixas inferior e superior. Pressione a caixa de menu E para avançar para a segunda página de configuração do extrator primário. exibindo os controles de configuração para impureza vegetal do elevador, perda de cana e valores estimados de resíduos. Uma caixa de seleção de ativação acima de cada uma das configurações deve ser marcada para ativar esse modo e permitir o ajuste das configurações de destino. As setas para cima ou para baixo são então usadas para ajustar o alcance e o alvo para o nível máximo detectado e permitido de impureza vegetal do elevador. As setas para cima e para baixo são então usadas para ajustar o alcance e o alvo para o nível máximo detectado e permitido de rebolos de cana descarregados do extrator primário. O modo de estimativa de resíduos reflete a quantidade de detritos extraídos que são devolvidos ao campo. As setas para cima e para baixo são então usadas para ajustar o alcance e o alvo para o nível mínimo permitido de resíduos de colheita que é descarregado pelo extrator primário. O SmartClean aumentará a velocidade do ventilador do extrator na tentativa de atingir os alvos de impureza vegetal no elevador. O resultado é um maior nível de remoção de detritos e uma colheita de cana mais limpa. Aumentar a velocidade do extrator, embora eficaz na remoção de detritos, também pode resultar na perda de rebolos de cana. Portanto, os efeitos de atingir as metas de perda de cana muitas vezes podem reduzir a velocidade do ventilador e reduzir a limpeza. Quando vários modos de controle são ativados, o modo de perda de cana terá precedência de controle e substituirá outras configurações para evitar a perda de cana. A compensação de evitar a perda de cana é um pouco mais de detritos e resíduos na cana colhida. O ícone azul constante indicará qual modo está controlando a velocidade do ventilador. Durante a operação, os medidores coloridos próximos a cada ajuste de configuração de alvo terão barras de medidores verdes para indicar quando o sistema está alcançando ou tendo um desempenho melhor do que os alvos. Se o valor medido estiver fora do intervalo alvo, a barra do medidor mudará de verde para vermelho. Compreender as interações entre os modos de controle de velocidade do ventilador é importante para ajudar o operador a determinar os ajustes em reação às diferentes condições de operação. O objetivo de alcançar o desempenho de limpeza ideal evitando a perda de cana é que todos os medidores de desempenho operem dentro das faixas alvo, com barras medidoras verdes. Alguns exemplos ilustrarão como a operação pode ser modificada para trazer um valor de controle de volta para atingir as metas. Se o impureza vegetal no elevador mantiver um indicador vermelho persistente, o operador pode optar por aceitar um nível de impureza vegetal no elevador maior que o alvo atual e continuar operando fora do alvo. O alvo de impureza vegetal pode ser aumentado para permitir mais impureza vegetal no elevador e retornar à faixa verde. Ou a velocidade de deslocamento pode ser diminuída até que a meta de impureza vegetal seja atingida. Se o modo de perda de cana estiver controlando a velocidade do ventilador, a meta de perda de cana pode ser aumentada, o que aumentará a velocidade do ventilador e diminuirá a impureza vegetal no elevador. No entanto, essa abordagem provavelmente resultará em um aumento na perda de cana. A meta de perda de cana pode permanecer na configuração mais alta, com uma redução correspondente da velocidade de deslocamento até que as metas de perda sejam atingidas. Se o sistema não conseguir remover tanta impureza vegetal quanto demonstrado anteriormente ou esperado, isso indica que outros fatores devem ser considerados. Alguns conhecidos influenciadores de limpeza versus velocidade do ventilador são variedade de cana, diâmetro do rebolo, condição da palha, rendimento ou toneladas por hora, paz do ventilador, facão do picador e sincronização do picador devem ser investigados. Se houver dificuldade em atingir o nível de desempenho do sistema SmartClean devido a problemas de detecção ou controle de velocidade do ventilador, o diagnóstico integrado está disponível. Pressione o botão de diagnóstico na coluna do menu à direita. As leituras de diagnóstico do sistema podem ser exibidas e verificadas para confirmar que os valores operacionais estão dentro dos parâmetros corretos do sistema. Consulte o manual do operador e o diagnóstico SmartClean para obter mais informações e procedimentos. Contate o seu concessionário John Deere conforme necessário para obter assistência. A criação de um arquivo de carga total no sistema GreenStar permitirá que o operador capture o desempenho operacional do SmartClean. Comece selecionando a tecla Programável do gerenciador de layout no menu principal do GreenStar. Selecione a tecla de função G do menu de layout recomendado como uma página de tela de operação para a operação de açúcar e marque Incluir na coleção da página inicial. Selecione a área vermelha na parte superior. Selecione Cana de açúcar como fonte de informação. Vá para a tela de controles mostrada para SmartClean e selecione-a, pressionando na área da tela. Ao retornar ao gerenciador de layout, selecione a área verde. Escolha a cana de açúcar como fonte de informação. Percorra até a tela de alvo e pressão do cortador de base conforme mostrado e selecione-o pressionando na área da tela. Configure a seção azul com os totais de salvar carregar conforme mostrado no vídeo do Harvest Monitor e pressione Aceitar. Este layout permite o divisor de linha flutuante e a página de operação do cortador de base em uma célula horizontal e SmartClean na outra célula horizontal. Os dados do monitor de colheita são exibidos na célula vertical no lado direito do layout. Este vídeo está sendo fornecido como um complemento ao manual do operador da máquina. O objetivo foi fornecer aos operadores de colhedoras de cana-de-açúcar as informações necessárias para configurar e operar o sistema SmartClean. O SmartClean é mais uma ferramenta disponível para produtores que esperam o máximo em produtividade dos equipamentos de colheita da John Deere.
