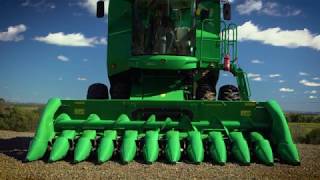

Plataforma de Milho Série 600C

Go Harvest! Nesta série de vídeos, a John Deere apresenta como obter o máximo desempenho em sua plataforma de milho da série 600. Antes de iniciar qualquer procedimento, siga as instruções de segurança, compreenda todos os decalques de segurança de acordo com o manual do operador e sempre use o cinto de segurança. O vídeo a seguir é um guia de referência rápido para configurar e ajustar a plataforma de milho da série 600, do menor modelo 5 linhas até maior com 17 linhas, acopladas em qualquer colheitadeira John Deere. A função da plataforma de milho é destacar a espiga e transportá-la de maneira uniforme até o alimentador do cilindro. A alimentação uniforme da plataforma é responsável por grande parte da solução para a perda de grãos. Assim, seu correto ajuste contribui diretamente para o sucesso da trilha e separação, evita o desgaste acelerado de alguns componentes e ainda reduz o consumo de combustível. Sempre que for realizar ajustes sob a plataforma, coloque os calços de segurança. A unidade de linha é o conjunto mais importante em uma plataforma de milho. É composta pelos bicos divisores, rolos espigadores, chapas destacadoras, correntes coletoras, raspadores, além da caixa de transmissão. O bico divisor pode trabalhar em quatro diferentes posições. O ajuste é simples. Levante o bico, puxe o pino trava e mova o suporte até encontrar a altura ideal. A posição no suporte mais baixa, ângulo mais agressivo, irá proporcionar um corte mais alto e é indicado para cultura em pé e de porte alto. A posição no suporte mais alta, ângulo do bico menos agressivo, irá proporcionar um corte mais baixo e é indicado para cultura a camada. A posição intermediária no suporte irá proporcionar um corte de altura intermediária e é indicado para cultura em pé e de porte baixo. No suporte, você ainda pode fazer o ajuste fino da altura dos bicos. O protetor de espiga é um grande diferencial nas plataformas de milho da John Deere. Eles têm a função de impedir o retorno das espigas que seriam lançadas para fora da plataforma. Os rolos espigadores são responsáveis pelo recolhimento do caule do milho. São dois rolos com oito aletas em cada um e não necessitam de regulagem. Um diferencial é que eles são paralelos em toda a extensão dos rolos, uma característica que melhora muito a performance da plataforma. Os raspadores têm a função de cortar e impedir a entrada de plantas daninhas, bem como o enrolamento do cipó, muito comum na cultura do milho. Para ajustar, solte os parafusos e aproxime o raspador do rolo. Deixe com uma folga de 1,5 milímetros entre o raspador e a aleta do rolo. As chapas destacadoras são responsáveis por reter a espiga quando o caule é puxado para baixo. Para fazer o seu ajuste, utilize um caule do milho da lavoura que irá colher. De preferência, escolha um dos maiores. A regra é a seguinte. Na frente, ajuste a abertura com dois ou três milímetros maior que o caule escolhido. Na parte de trás, deixe 2 ou 3 milímetros mais aberto que na parte da frente. Neste exemplo, o diâmetro do caule é de 24 milímetros. Então, adicionando mais 3 milímetros, a abertura frontal ficou com 27 milímetros e a parte de trás com 30 milímetros. A abertura maior na parte de trás é fundamental para evitar a entrada do pendão na colheitadeira. Para a linha Premium, uma vez feito este ajuste, o operador poderá aumentar ou diminuir a distância a qualquer momento a partir da alavanca multifunção. Nas plataformas da linha Standard, o ajuste segue a mesma regra, porém, para alterar a abertura, o operador terá que fazer mecanicamente na plataforma. A velocidade das correntes coletoras deve estar sincronizada com a velocidade de deslocamento da colheitadeira. Se a velocidade de avanço for muito rápida, as correntes coletoras poderão empurrar os caules para frente, atirando as espigas para fora da plataforma. Se a velocidade de avanço for muito lenta, as correntes coletoras poderão arremessar os caules para o sem fim, possivelmente cortando os talos ou atirando as espigas para fora da plataforma. Nas colheitadeiras com rotação fixa no alimentador, a velocidade dos rolos e das correntes recolhedoras somente poderá ser ajustada através da caixa de transmissão. Para velocidade de deslocamento da colheitadeira até 7 km por hora, utilize a engrenagem de 30 dentes no eixo motor e 33 dentes no eixo movido, conforme montado de fábrica. Para velocidades acima de 7 km por hora, faça a inversão das engrenagens para aumentar a rotação nos dois lados da plataforma. Para finalizar a montagem, aplique um torque de 130 Nm nos parafusos das engrenagens. A folga da corrente deverá ficar com 20 mm e aplique o torque de 87 Nm nos parafusos da engrenagem tensora. Quando a plataforma de milho estiver acoplada a uma colheitadeira que possui rotação variável no alimentador do cilindro ou caixa de 5 velocidades, você poderá fazer a variação das rotações nos rolos espigadores a qualquer momento a partir da cabine. A faixa de velocidade varia de 490 rpm até 750 rpm. Recomendamos iniciar a operação com 600 RPM e ir aumentando ou diminuindo gradativamente de acordo com as condições de colheita. Esse é um ajuste visual e depende das condições da lavoura e da velocidade de avanço. Observe o movimento dos caules de milho. Caso eles estejam sendo empurrados para frente, aumente a rotação. Se os caules estão sendo puxados muito rapidamente e as espigas arremessadas sobre a plataforma, então diminua a rotação. O sem fim de 18 polegadas de diâmetro possui maior capacidade de movimentação de cultura. Permite trabalhar em uma rotação menor, com mais suavidade, evitando dano e perda de grãos. Possui o helicóide reverso em sua parte central, característica que distribui as espigas com ótima alimentação. O caracol possui ajuste de altura. A recomendação é que você deixe uma folga suficiente para que as espigas passem embaixo do caracol livremente, pois a alimentação se dará uma espiga empurrando a outra, evitando desta forma a debulha das espigas. O raspador inferior do caracol deve ficar com no máximo 6 mm de folga entre o raspador e o helicóide do sem fim. As plataformas de milho da linha Premium possuem três sensores de altura. Eles permitem trabalhar em modo automático, copiando as irregularidades do solo. Para ajustar os sensores, primeiro suspenda a plataforma. Coloque o calço de segurança nos cilindros hidráulicos. Assim, para fazer a leitura da voltagem do sensor do lado direito, acesse o endereço HC1-17 e considere os valores dos três primeiros dígitos, que devem estar entre 3,70 e 3,90 volts. Para o sensor do lado esquerdo, acesse o endereço HC1-20 e considere os valores dos três primeiros dígitos, que devem estar entre 3,70 e 3,90 volts. Para o sensor central, acesse o endereço HC1-15 e considere os valores dos três últimos dígitos, que devem estar entre 3,70 e 3,90 volts. Depois de concluir todos os ajustes e configurações, você deve fazer a calibração da plataforma e os ajustes de sensibilidade. Para isso, consulte o vídeo correspondente no canal da John Deere no YouTube ou no aplicativo Go Harvest. O Process, ou sensor de linha, trabalha em conjunto com o sistema AMS. A sua função é manter automaticamente a colheitadeira alinhada na linha, proporcionando maior produtividade ao longo do dia e reduzindo a fadiga do operador. Para fazer a calibração do sensor, acesse o endereço XSC27 e siga o procedimento interativo conforme indicado no monitor. Este vídeo é uma referência rápida para fazer ajustes e configurações de colheita nas plataformas de milho da série 600. Para obter instruções mais detalhadas, consulte o manual do operador ou entre em contato com seu concessionário John Deere.
