S400 – Calibrações – Parte 1

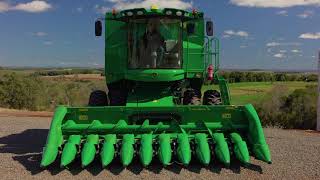

Go Harvest! Nesta série de vídeos, a John Deere apresenta como obter o máximo desempenho em sua colheitadeira da série S400. Antes de iniciar qualquer procedimento, siga as instruções de segurança, compreenda todos os decalques de segurança de acordo com o manual do operador e sempre use o cinto de segurança. O vídeo a seguir é um guia de referência rápido para fazer as principais calibrações na colheitadeira S400, bem como nas plataformas de corte e de milho acopladas a uma colheitadeira S400. Todos os procedimentos de calibração são interativos e podem apresentar pequenas diferenças de uma máquina para outra, dependendo do modelo ou versão do software instalado. Essa calibração determina os limites superior e inferior de atuação do alimentador do cilindro, responsável pelo funcionamento correto do controle automático. Com a plataforma desengatada, posicione a colheitadeira em uma rampa para que seja possível recolher totalmente os cilindros hidráulicos. No monitor, acesse Menu, Sistema, Menu de Diagnósticos, Diagnóstico do controlador. Na controladora HHC, acesse o endereço SEM, onde você encontra a calibração interativa para a altura máxima e mínima do alimentador do cilindro. Com o motor em alta rotação, inicie a calibração. Full Down O sistema irá pedir para você baixar totalmente o alimentador. Full Up Para subir até o final de curso. No final, clique em Aceitar para salvar a calibração. Desse modo, as alturas máxima e mínima do alimentador estarão calibradas. Para calibrar a velocidade de descida ou subida do alimentador, a plataforma deverá estar engatada. Assim, posicione a colheitadeira em um local plano. Acesse Menu, Calibrações, Plataforma e Calibração da velocidade do alimentador. Na sequência, instruções do procedimento são apresentadas. Assim, clique em Iniciar. Nesse momento, o sistema irá pedir para baixar totalmente o alimentador. Confirme para avançar. Depois, levante totalmente e mantenha o interruptor pressionado até o sistema indicar o próximo passo. Siga o procedimento como indicado no monitor. Ao final, clique em Salvar. Este procedimento serve tanto para trabalhar no modo manual como no automático. Antes de iniciar o procedimento de calibração da plataforma de corte, você deve conferir a voltagem dos sensores nos endereços HC1-15, 17 e 20, que devem estar entre 3,70 e 3,90 volts. Lembre-se, a calibração é responsável por determinar todos os parâmetros de funcionamento da plataforma de corte em modo automático. Deve ser feita ao engatar uma nova plataforma quando substituir a controladora HC1 ou em caso de troca e ajuste dos sensores. Para calibrar, entre em Menu, Calibrações, Plataforma e Calibração da plataforma. Nesse momento, aparecem as instruções do procedimento interativo. Assim, clique em Calibrar e Iniciar procedimento. O sistema irá pedir para baixar totalmente a plataforma. Mas, para prosseguir a calibração, você deverá ajustar a pressão da barra para menos de 69 bar. Depois, levante totalmente e mantenha o interruptor pressionado até o sistema indicar o próximo passo. Siga o procedimento como indicado no monitor. Clique em Avançar. A calibração irá prosseguir para determinar outros parâmetros de desempenho. Baixe totalmente a plataforma e mantenha o interruptor pressionado, pois a calibração irá prosseguir automaticamente. No final, clique em Salvar. A calibração da velocidade de subida e descida do alimentador do cilindro para a plataforma de milho segue os mesmos passos da plataforma de corte. Deve ser feita toda vez que acoplar uma plataforma com peso diferente da que estava sendo usada para que o sistema identifique o peso atual e reconfigure os parâmetros de velocidade durante a operação. A calibração da plataforma de milho é responsável por determinar todos os parâmetros de funcionamento da plataforma de milho em modo automático e deve ser feita toda vez que acoplar uma nova plataforma, substituir a controladora HC1 ou trocar ou ajustar os sensores. Para realizar a calibração da plataforma de milho, você deve conferir a voltagem dos sensores. Assim, para conferir a voltagem do sensor do lado direito, acesse o endereço HC1-17 e considere os valores dos três primeiros dígitos, que devem estar entre 3,70 e 3,90 volts. Para o sensor do lado esquerdo, acesse o endereço HC1-20 e confira os valores dos três primeiros dígitos, que devem estar entre 3,70 e 3,90 volts. Para o sensor central, acesse o endereço HC1-15 e considere os valores dos três últimos dígitos, que devem estar entre 3,70 e 3,90 volts. Com a plataforma engatada, posicione a colheitadeira em um local plano. Acesse Menu, Calibrações, Plataforma, Calibração da plataforma de milho. Clique em Calibrar. Se necessário, leia as instruções do procedimento, que é interativo. Assim, levante o giro do motor e clique em Iniciar. Abaixe completamente a plataforma. Clique em Avançar. Levante totalmente a plataforma e mantenha o interruptor pressionado até o sistema indicar o próximo passo. Siga o procedimento como indicado no monitor. A calibração irá prosseguir para determinar outros parâmetros de desempenho. Ao final, clique em Salvar. Esta calibração é responsável por determinar os limites máximo e mínimo de abertura e fechamento da chapa destacadora para a plataforma da linha Premium. Com a plataforma de milho acoplada e conectada, entre em Menu, Calibrações e Calibração da chapa destacadora. Aperte em Calibrar. Se necessário, leia as instruções do procedimento. Assim, clique em Iniciar. Feche totalmente a chapa destacadora e mantenha o interruptor pressionado. Agora, abra totalmente e mantenha o interruptor pressionado até o sistema indicar o próximo passo. Siga o procedimento como indicado no monitor. Ao final, clique em Salvar. Em máquinas que não possuem o monitor geração 4, todos os procedimentos de calibração são feitos pela PDU. Também são interativos e seguem os mesmos procedimentos apresentados anteriormente. Assim, para fazer as calibrações, acesse Menu, Colheitadeira, Calibrações e escolha a função que deseja calibrar. Execute os procedimentos conforme indicado na tela. Este vídeo é uma referência rápida para fazer as principais calibrações nas colheitadeiras da série 400, bem como nas plataformas acopladas em colheitadeiras S400. Para obter instruções mais detalhadas, consulte o manual do operador ou entre em contato com seu concessionário John Deere.
