S700 - Command Center

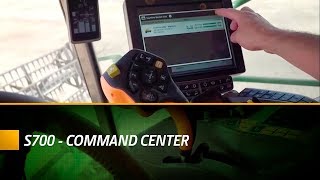

Go Harvest! Aproveite o máximo desempenho em sua coletadeira da série S700. Antes de iniciar qualquer procedimento, siga as instruções de segurança, compreenda todos os decalques de segurança de acordo com o manual do operador e sempre use o cinto de segurança. O foco do vídeo a seguir é familiarizar você com as funcionalidades do Command Center em sua coletadeira da série S700. O Command Center das coletadeiras John Deere inclui o apoio-abraço, a alavanca multifunções e o monitor geração 4. Cada componente tem uma funcionalidade semelhante à série anterior, S600, porém com algumas alterações que foram feitas para melhorar a experiência do cliente e a produtividade de colheita. Começando com o apoia-braço, você verá um layout semelhante às coletadeiras anteriores da John Deere, iniciando com o controle automático de altura da plataforma e o ajuste de velocidade do molinete. No centro estão os interruptores de acionamento da plataforma e do separador. À esquerda estão os três botões de rotação do motor, seguidos pelos botões de módulo de transporte, propulsão e abaixo o freio de estacionamento. Movendo-se para a direita, você verá os controles de luzes de estrada, pisca alerta, giroflex e luzes de campo, com os botões de entretenimento e ar-condicionado abaixo disso. Em seguida, no canto superior direito, tem o botão seletor do apoio-abraço. Depois disso, você verá os controles de configurações que permitem o ajuste para a abertura do côncavo, rotação do rotor, rotação do ventilador de limpeza, abertura da peneira superior e inferior e espalhador de palha. Abaixo dos controles de configurações, há um conjunto de botões reconfiguráveis que o operador pode personalizar conforme desejado. E finalmente, você encontrará um conjunto de botões de bloqueio que permitem acessar a funcionalidade do botão reconfigurável. O botão de bloqueio à direita é para os botões reconfiguráveis do apoio-abraço e o botão de bloqueio à esquerda é para os botões reconfiguráveis da alavanca multifunção. A alavanca de controle multifunções da S700 oferece uma forma ergonômica com botões reconfiguráveis. As funções nesta alavanca incluem o botão de parada rápida, abertura e fechamento do tubo descarregador, acionamento do sem fim de descarga, o botão reconfigurável, autotrack, interruptor de subida e descida da plataforma e inclinação lateral, interruptor de subida e descida e avanço e recuo do molinete, bem como os botões de entrada e saída de corte. Localizados na parte de trás dessa alavanca, encontram-se mais 4 botões reconfiguráveis, com um seletor de rolagem reconfigurável. Anexado ao apoia-braço está o monitor geração 4 touchscreen de 10 polegadas, com a barra de navegação abaixo. Os botões na barra de navegação permitem ao operador acessar rapidamente os aplicativos da coletadeira. Uma barra de status pode ser encontrada na parte superior de cada página e teclas de atalho na parte inferior, proporcionando fácil acesso às aplicações e funções comummente usadas. As coletadeiras vêm configuradas com quatro páginas de execução padrão, incluindo configurações, colheita, monitor de trabalho e desempenho. Todos os aplicativos podem ser acessados através da tecla de menu, localizada na parte inferior direita da tela. Os aplicativos estão configurados em três abas diferentes, incluindo configurações da máquina, aplicações e sistema. A guia configuração da máquina inclui aplicativos para ajustes comuns da coletadeira, como calibrações, configurações de colheita e ajustes da plataforma. Ainda na guia de configurações da máquina está a configuração dos controles que fornece a capacidade de atribuir funções aos botões reconfiguráveis na alavanca multifunção e no apoia-braço. Para atribuir uma função, escolha qualquer função da alavanca ou do apoio-abraço, seguido pela seleção da localização e atribuição do botão desejado. Na guia Aplicações, você verá aplicativos de agricultura de precisão, bem como recursos de automação. Outro item contido nesta guia é Ajuda. Ele fornece informações detalhadas sobre sistemas e aplicativos. Selecione o aplicativo para o qual deseja mais informações. Também dentro desta guia está o gerenciador de layout, que permite ao operador criar suas próprias páginas de execução personalizadas e modifica as teclas de atalho. Para criar uma página de execução personalizada, selecione todas as páginas de execução e o ícone adicionar novo, na parte inferior. Basta nomear a página e adicionar os modelos desejados adequadamente. Para modificar a barra de atalhos, selecione Barra de atalho e Barra de atalho padrão. Em seguida, selecione a tecla de atalho que deseja remover e toque em Adicionar uma nova tecla de atalho, seguida da aplicação desejada. Finalmente, a guia Sistema contém aplicativos que permitem que você configure ou altere as configurações do monitor. Para retornar às páginas de execução, fecha o menu selecionando o X no canto superior direito. A alimentação de energia para acessórios é fornecida no apoia-braço via USB e tomada auxiliar, bem como uma tomada auxiliar ao lado do assento. Por favor, note que os opcionais e as configurações da máquina determinarão a interface do usuário e podem ser diferentes de uma máquina para a outra. Este vídeo é uma referência rápida para o Command Center geração 4 nas coletadeiras da série S700. Para obter instruções detalhadas, consulte o manual do operador ou entre em contato com seu concessionário John Deere.
