Välkomna tillbaka till vår seriom Trövskor. Vad kul Markus, nu får vi egentligen vara med i samma avsnitt.

Precis, äntligen.

Äntligen. I kväll ska vi fokusera på skärbord och varför det är så viktigt att ha rätt skärbord i fronten på våra trövskor. Från jondir kan vi erbjuda över tio olika modeller på skärbord. Vi kan ha skärbord från 16 fot och ända upp till 50 fot. Vi har skärbord med passiv matning men det menar vi vanliga skärbord med traditionell skärbordsbotten.

Sen har vi även skärbord med aktiv matning och då har vi någon form av matar som matar materialet in mot trövskan. De finns olika utförande både med olika typer av skärbordbottnen, utförande av mator. De finns med mängd utrustningshalternativ, med sidoknivar och så vidare.

Sen har vi också upplik upp bordet som är egen tillverkade i vår fabrik. Vi har skärbord som är byggd av samma tillverkare som trövskan. Det är värma för integration och att vi har maskiner som passar ihop. För det är eftersom vi har nån sist skärbord, trövskar är två olika enheter. Men när vi kopplar ihop dem så behöver vi ha integrationen där.

På den svenska marknaden fokuserar vi på R -seriens fasta skärbord och X -seriens med skjutbar butten när vi pratar passiv matning. När vi pratar aktiv matning har vi fokus på våra draperbord samt premium flowborden.

Den aktiva matningen på skärborden gör att vi kommer upp till 30 % kan öka kapaciteten och ha en stabilare och jämnare matning av trövskverket. Det gör att vi kan hålla våra trövskor på en konstant högre kapacitetnivå och alltid mata våra trövskverk jämnt.

Således kan man säga att mer kostnaden som finns för ett bord med aktiv matning kan räkna hem tackvarande ökade kapaciteten. Med det här stora bredare utbyttet av prärbord till trövskor kan vi hitta en lösning för olika kunders behov och få det att bli riktigt bra oavsett vilken variation av gröder man har som kund.

När vi pratar skärbord generellt ska vi också titta lite närmare på hur man ska tänka när man väljer bredd på sitt skärbord. Generellt kan vi säga att vår filosofi är att ju bredare desto bättre givetvis utifrån de förhållanden som ni har på gården och där ni kör. En tumregel är ju att brett och långsamt istället för smalt och fort är någonting man ska utgå ifrån. Generellt kan man säga att nånstans fyra till fem kilometer i timmen är den ganska optimal tröskastighet.

Precis och det beror ju på att kör vi lite långsammare med ett bredare skärbord så återgår det mindre motereffekt till att ta tröskan framåt och i stället kan vi lägga den motereffekten i tröskverket. Så ser vi att det blir effektivare. En annan aspekt är också det faktum att med ett bredare skärbord blir vi effektivare på vändningarna. Vi får också minska markpackning i och med det.

Så enkelt kan man säga att investera i rätt skärbordsteknik istället för större tröska och bredare skärbord istället för att köra fort. Det lönar sig i längden.

Det är också så att får vi rätt på matningen här framme då har vi nytta av det hela tröskverket. Gör vi istället fel här kan vi aldrig hitta till det inne i tröskan. Nu ska vi lite mer i detalj titta på våra olika typer av skärbord.

Vår 700D Draper -serien finns i 25 -40 -fot. Det är ett skärbord med fast knivback. Vi har också ett RDF -serie. Det är alltså vår flex Draper -skärbord. Till skillnad mot 700D så har vi en flexande kniv. Denna kniv kan varje meter flexa upp till 19cm. De borden finns i 30 -45 -fot.

Vi har på dem här en dubbel knivdrivning som drivs dålsynkroniserat för minskade vibrationer. Vi har en tvåsnidskniv som gör att vi får ett rent och snyggt snitt som gör att vi kan tröska i höga hastigheter. Sidormatternas hastighet kan justeras direkt ifrån hytten. De 25mm höga medbringarna säkerställer ett jämt och fint materialflöden. Intimitten har centromattan och inmatningssilindern, sedan matade vidare in i tröskan. Vinklen på skärbordet samt stubbhöjden kan ställas direkt inifrån hytten. Vi kan gå så lågt som till en stubbhöjd på 38mm. Det gör det här på skärbordet idealiskt om man har korta grödor eller liggsädd. Som tillvåld finns det hastighelfingar med flipperover -teknik som minskar risken för att det lindar sig i problemet. Till exempel i ogräs eller annat. En populär tillval på en draperbord är de toppskruvarna i bakkanten som hjälper till och mata innan man har större skumande grödor som kraftig och lång raps.

Draper -tekniken erbjuder ett mycket skonsamt flöde och ett minskat spill. Skärbord -tekniken också förhållandevis lätt när man jämför med många andra typer av skärbord vilket gör att vi minskar markpackningen. Att man sen kan styra allting inifrån hytten, matastigheter och så vidare. Det gör att vi kan optimera flödet på materialet inn i tröskan och på så vis mata tröskan med en exakt utformad sträng för att höja tröskans kapacitet. Det är bland annat de här sakerna som gör att upp till 30 % mer kapacitet kan vi få ur ett draperbord i svåra förhållandet. Hydraflowtsystemet med integrerade hydralkolvar i skärbordets ram. Jobbar tillsammans med tröskan och jämnar ut tröskan och skärbordets rörelse för att få en jämnare och stabilare gång. Hydraflowtsystemet tillsammans med stödjulen kan också justeras inifrån hytten som monitor, vilket gör att vi får en ren och fin stödhöjd.

Nu står vi här i fält med ett premium flow skärbord. Vad är det?

Jo Marcus, det är ett bord som är en kombination av förlängd skärbords botten och aktiv matning med mattor. Premium flow skärborden finns från 18 till 40 -fot. Det som är lite unikt här är att vi har samma längd som ett skärbord som är specialanpassad för oljeväxter. Men till skillnad har vi mattor som transporterar materialet från kniven till innmatningströmman.

Inmatningsskruven i det här fallet är på hela 760 mm, vilket säkerställer åt gott materialflöde och har sett förhållanden när vi har kanske kraftig gröda mycket material. Mattorna gör också att vi har ett bra materialflöd in som säkerställer detta även i svåra förhållanden som till exempel ligse eller kortkorn.

Även skärbordslängden är med och säkerställer att vi förminskar spild, till exempel i oljeväxttröskning. Sen är det också, hela systemets uppbyggnad hjälper till att vi kan ha upp till 20 % bättre matning in till innmatningskanalen med ett premium flow skärbord. Premium flow skärborden har den legendariska chomasjukniven som standard. Chomasjukniven innebär att varannat knivblad sitter upp och ner, vilket säkerställer en fin snyttig ytta när vi klipper strått. Polytanfingrar på haspen är också det standard och lika så quick attach sidoknivar. Det innebär att vi har en mekanisk drivning på sidokniven och kan med en enkel enhancefattning montera på sidokniven och det gör vi på mindre än tre minuter på båda sidorna. Drivningen av skärbordet sker via axel istället för rem. Det säkerställer både drifta underhåll och mindre slitage.

En annan mycket smart funktion med det här skärbordet är att vi har en hydraulisk pumpar för att enkelt kunna höja positionen på inmatningsskruven samt att vi härifrån även kan justera motstålet för den samman. På så vis får vi mer frigång under skruven vilket kraftigt ökar kapaciteten vid oljeväxttröskning. Allt det här sammantaget gör det tydligt att premium flow skärbordet är mycket mångsidigt och klarar alla gröder i våra förhållanden.

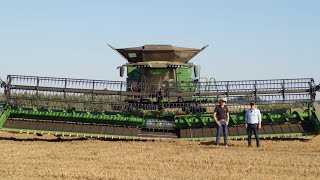

Ja Marcus, då står vi ut i fält framför våra NX9 -tröska och våra hinge draperbord. Bakom oss så ser vi ett HDX. Våra hinge draper finns också i HDR. Dessa bord är av så kallat gånggärnstyp så att vingsektionerna kan röra sig fritt i förhållandevis till varandra. Likt en sprut ramp skulle man kunna säga. På de här borden så kan vingsektionerna röra sig upp till 10 grader.

Detta ger ju en jämn och en följsamhet även i så här breda skärbord, även om man har jämna markförhållanden. Vingsektionerna kan röra sig så mycket som 2 ,5 meter från överstatinerarsta punkten. Så jag visar jämn stubbhöjd, trots de här bredderna och även vid en viss ojämnhet i fält.

Unikt för vår HDX -bord är den pateterade designen på matten. Den har så kallad spillredresserande funktion. HDX -borden har också 1200 mm djup på matten, till skillnad från våra HDR som har 1000 mm djup på matten. På HDR finns det också som tillval att ta en spillredresserande design.

Den här patenterade designen, som är utformad som plusstecken i matten, har en kraftigt spillredresserande effekt, så att kärnor inte riskerar att trilla av matten på samma sätt som eventuellt kan hända på en konventionell slät matten. Hasplen på våra HDX och HDR -bord kan även de utrustas med så kallad flip over teknik på haspelfingarna, för att minska risken för att material lindar sig. Skruvarna som är placerade i bakhand på bordet är utrustade med inmatningsfingrar för att ytterligare förbättra matningen utav skrymande material, som det är exempel oljeväxter. Våra HD -bord är utrustade med Quick Detach sidoknevar, som är mekaniskt drivna och som enkelt monteras själv på någon minut. När de inte används kan de förvaras bak till på bordet, för att vara snabbt tillgängliga och man behöver byta gröder.

I bakhand på våra HD -bord har vi stora rejäla hjul. Dessa hjul är bland annat för att stödja upp bordet, men också för att känna av marken så att bordet får en bra och fin följsamhet. Det är det som är specialitet i HD -borden, att vi kan ha den exakta inställda stubbhöjden även på väldigt breda klippbräder. Våra HD -X och HD -R -bord riktar sig framför allt till truskor som här i bakgrunden, en X9 eller våra S -truskor. Där vi har truskor där vi vill plocka ut extremt höga kapaciteter. HD -borden har sin följsamhet som gör att vi får en exakt klipphöjd och en jämn och bra matning när vi ska prestera på topp. Då står vi framför vårt 700X -skärbord. Här har vi vårt, skulle vi kalla det, rapsmonster. Här har vi bord med variabelskärbordsbotten. Vi kan justera kniven automatiskt innifrån och vi har då improgrammerat automatiskt i spaken när vi kopplar på bordet. Vi kan justera skärbordsbotten 710 mm från fullt inne till fullt ute. När vi har kniven allra längst ut, då har vi en skärbordsbotten som är 1200 mm djup.

De här 700X -skärbordet finns från 22 till 44 breda. Jag bjuds med Quick Detach sidoknivare, mekaniskt drivna, som vi enkelt monterar själva. Vi ställer alls om ifrån raps till spanmål i ungefär 3 minuter. 700X -skärborden är utrustade med det smått legendariska kjumar för kniven, som har ett fantastiskt fint snitt. Här drivs de mekaniskt med en kratterföringsaxel istället för en Vem. Det ser till och håller låga drivskostnader och lågslitar.

Det här sammantaget med de snabbkopplade sidoknivarna, den snabba skärbordsbotten som är skjutbar, hydrauliskt innifrån där du växlar mellan oljeväxter och spanmål på mindre än 3 minuter, gör 700X -bordet till ett optimalt bord för dig som ska växla mellan olika grödor flera gånger på en säsong.

Då står vi här framför vårt BP -15 -pickapbord, ett 15 -futs -pickapbord, som är för de gröder som strängläggs, gräsfröer eller raps till exempel. Det här byggs har vi gjort det själva, vilket säkerställer en perfekt integration med tröskan. Allting kopplar samman med multi -kopplaren som även löser fast bordet, sen sköts allting smidigt från den integrerade monitorn och samt joystikken.

Mot hållet på strängen justeras av en dubbel verkande hydraulkylinder, vilket gör att man snabbt och enkelt kan justera den och alltid behålla ett perfekt tryck på strängen.

Pick -up -mattan har optimerats för att lyfta upp materialet, flytta det vidare till andra mattan, som sedan förslade vidare till inmatningsskruven. Bibbo håller ett jämnt och bra flöden även vid tjockare och större mängd material.

Mattornas hastighet justeras inifrån hytten. Från den monitor vi jobbar med övriga inställningar med. Mattans hastighet går också att få integrerad ihop att den automatiskt justeras gentemot tröskans framkönings hastighet. 660 mm är diameten på inmatningsskruven, som också har ett flytläge på upp till 57 mm.

Och Pick -upens stödjul går att justera helt utan verktyg. 600 R seriens skärbor, är våra traditionella skärbor med en mekanisk justerbar skärborrbotten. Ett av marknaden absolut bästa konventionella skärbor. Här har vi möjligheter för om markföljningsautomatik, haspelautomatik, vilket i stort sett alla väljer.

Skärborren går att få från 16 till 35 fot. De går även att få med sidoknivar på båda sidorna. En annan finulig lösning just med den här skärbordet är att vi kan erbjuda en rapsförlängning som vi kallar. Den mekanisk förlängning som vi monterar på då får vi en fullt längd på bordet för att tröska raps. Det finna i kråksången här är att när vi plockar av dem så har vi ett väldigt lätt och fint skärbord när vi tröskar våra spannmålgröder och vi får ganska smidigt ett fullt utvidgat bord för oljeväxter.

600R -skärbordet levereras alltid med tjuma för kniv. På dem sitter alltid varannat knivblad vänt upp, varannat vänt ner. Och så har vi ett fantastiskt fint snitt. Vi har även rostfri plåt här, som ser till att vi har mycket bra materialflöde på väg in till inmatningsskruven.

Gemensamt för alla våra skärbord från Jondir är att det endast två moment när vi kopplar skärbordet. Vi kopplar vår coaxel. Har vi dubbel knivdrivning så har vi överföringen och kraften internt i skärbordet. Vår multidock har vi allhydradlik och all el kopplat i ett. När vi har kopplat multidocken så går automatiskt brintarna till skärbordet ut.

Nu har vi tittat igenom våra olika skärbordslösningar och de olika filosofioma för att lösa materialets klippning och dessflöde är inte tröskverket. Det här är viktigt att tänka till på vad passar för era behov och de olika gröderna som ni har.

En sak kan vi konstatera, att från Jondir där har vi en lösning som passar alla och de olika förhållanden vi kan se runtom i landet. Du Marcus, det är du, det är jag. Det är våra kollegor runtom i landet. Det är vi som är trösktamet i Sverige.
